傳說中的人頭馬? Klon Centaur vs 平價金銀馬人NUX Horseman

Klon Centaur
相信大家對於這個傳奇經典肯定都有印象吧,但說到要入手這個傳奇過載....那就得碰碰運氣以及掂量掂量自己口袋的深度惹。

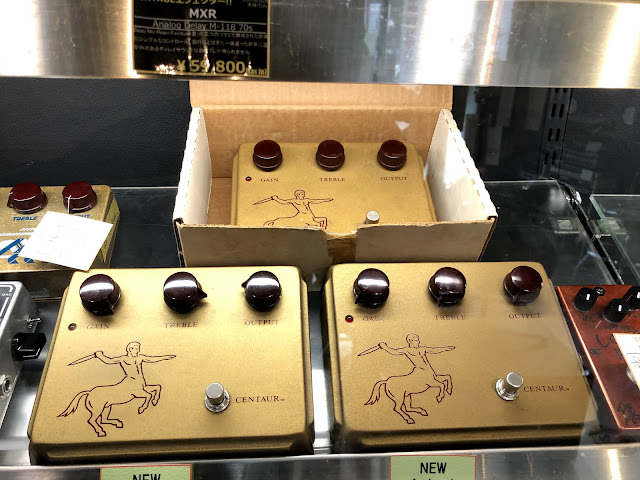

目前來說,真有錢想蒐藏的話,還是得跑一趟日本比較容易找到狀況不錯的Klon,但目前的行情,金色有馬約24萬日幣(近七萬台幣)、銀色無馬約20萬日幣(近六萬台幣)....















先讓我們來溯源一下Klon Centaur的歷史:
在1990~1994期間Klon的製作者Bill Finnegan開始研發傳奇過載Klon Centaur,這個過載以"Transparent Overdrive"著稱。(而小編自己體驗的實際過程也是如此,在Gain不開多的狀況下,聽覺上像是把聲音給撐肥了,變得飽滿多汁。)



在1994~2000年間,Klon一共做了八千台左右。這個過載在電路設計上有幾個賣點,『內部升壓18V』:採用了MAX1044這個IC將9V昇壓至18V,這樣可以讓Klon電路的放大核心OP-AMP的slew rate(電壓轉換速率)改變以產生更多的高頻泛音,讓聽覺上更有“鐵味”(鏗鏘感)。(以上以工程師的角度來看是有點都市傳說啦,因為這個頻率基本上都在十多K以上,人耳基本聽不出來....)
註:analog的drive類效果器,將電壓提升到18V除了上述效果外,更重要的是提升headroom。


















而另外一個電路設計則是『鍺二極體』,Centaur的過載基本上就是透過這兩個鍺二極體產生截波。Klon上的GAIN鈕採用雙聯的電位器,這樣可以將GAIN在中頻及低頻同步調節出混沌現象。(其實以下面的電路圖分析,Klon之所以transparent音色透明,就是因為他把乾信號跟過載信號做混合比的設計。而影響好聽的混沌現象,這個雙聯的電位器就是至關重要的一個重要部件了。)




















『輸入緩衝電路』:Klon Centaur另外一個影響音色的關鍵就是Buffer了。 這邊buffer電路的主要用意就是提供高阻抗輸入並且隔離其他效果器甚至電源對Centaur電路本身的影響。














『過載音色的生成』鍺二極體
前面聊到,Centaur的過載基本上是靠兩個1N34A鍺二極體來做截波產生過載音色。 但很可惜的,這個鍺二極體已經停產了,所以網路上有些標榜高單價百分百復刻Klon Centaur的手工小廠只能找尋NOS(New Old Stock)了。

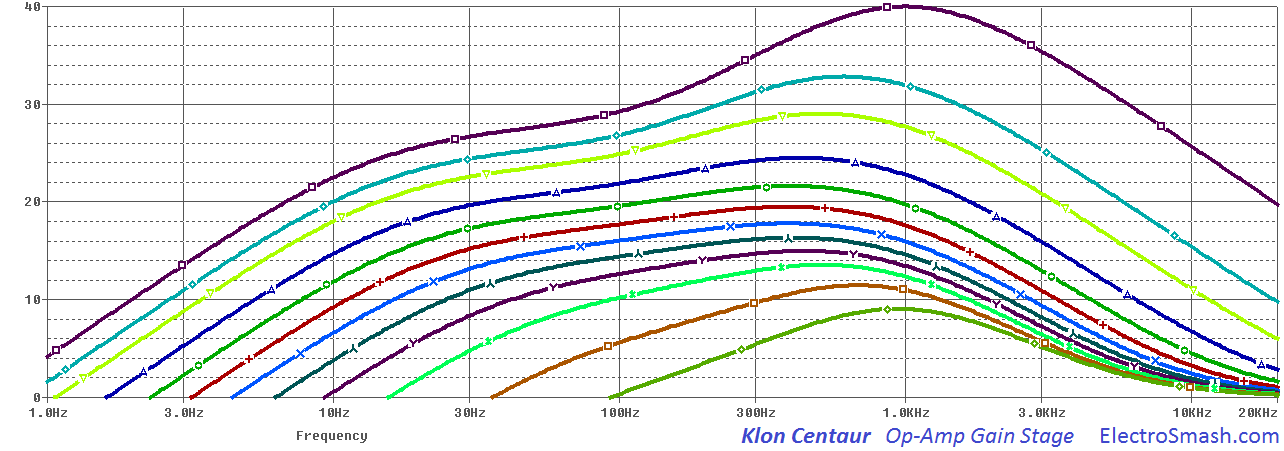

而搭配著OP-AMP放大電路就是我們所聽到的完整過載音色了。












NUX Horseman
NUX最近推出了一個很有梗的產品叫Horseman,從產品名稱我們很強烈的可以看出要復刻Centaur的企圖心。

而最有梗的就是這個兩檔的設計了,即便Bill Finnegan強調兩者並沒有不同,但實機確實存在差異性。(銀馬的Gain跟毛邊聽起來比金馬略多一點。)
Horseman只要長按踩釘一秒鐘左右,就可以切換金馬/銀馬模式。



而NUX Horseman也採取內部升壓18V的設計,提供了跟Centaur一樣的豐厚Headroom。

而Centaur類型的效果器之所以很多人拿來當Clean Boost使用,就是因為他本身設計乾信號與過載信號分開放大處理,所以當你把GAIN鈕轉小時就是以乾信號放大為主。
下圖就可以看到原始輸入以及輸出信號之間的頻響。



Horseman整體外觀塗裝相當精緻,旋鈕也改為類Centaur旋鈕向其致敬。

這邊最有意思的來了,NUX是一個量產型的公司(工廠),所以不可能去尋求所謂的NOS元件,所以工程師就利用硝基二極體的特性來取代原本的鍺二極體,再加上電路設計的方式來還原Centaur的截波過載。
當然,這邊得講到一個重要的工具,那就是動態分析儀AP。
畢竟要有一個精準的設備才能夠科學的量測出信號進行分析,一套加上電腦、軟體以及搭配的設備,要價也是百萬級別的設備。(據悉NUX的工程師在做Amp Modeling時也相當倚賴這台設備量測信號。)

說了這麼多,相信大家都很好奇Horseman對比原型機吧:




『可選擇True-Bypass或Buffer Bypass』
相較於原版的Centaur只能是Buffer,這一點NUX Horseman相當貼心,只要在效果器上電同時按住踩釘即可切換。(紅燈提示為True Bypass,綠燈提示為Buffer Bypass。)



最後讓我們來欣賞Vinai所做的NUX Horseman評測吧。
